Kakšne so izjemne prednosti večplastnih togih PCB v primerjavi z navadnim PCB?

2025-04-24

Večplastni PCB (tiskana vezja) se pogosto uporablja za večplastno ožičenje in povezavo v elektronskih napravah. Njegove glavne uporabe vključujejo, vendar niso omejene na naslednje točke:


Prvič, večplastni PCB omogoča bolj zapleteno zasnovo vezja v omejenem prostoru. S povečanjem števila plasti lahko oblikovalci razporedijo vezja in signale med različnimi plastmi, s čimer


zmanjšanje medsebojnih motenj in izboljšanje celovitosti signala. To je še posebej pomembno pri visokofrekvenčnih in hitrih aplikacijah, kot so računalniki, komunikacijska oprema in vrhunska potrošniška elektronika.


Drugič, medtem ko zagotavlja električno izolacijo,Multipply-sloj togi PCBlahko tudi učinkovito zmanjša skupno velikost in težo vezja. Za majhne elektronske naprave, kot so pametni telefoni, tablični računalniki in vgrajene naprave, lahko večplastni PCB podpirajo zapletene funkcije, ne da bi zavzeli preveč prostora, kar pomaga oblikovati lažje in bolj prenosne izdelke.

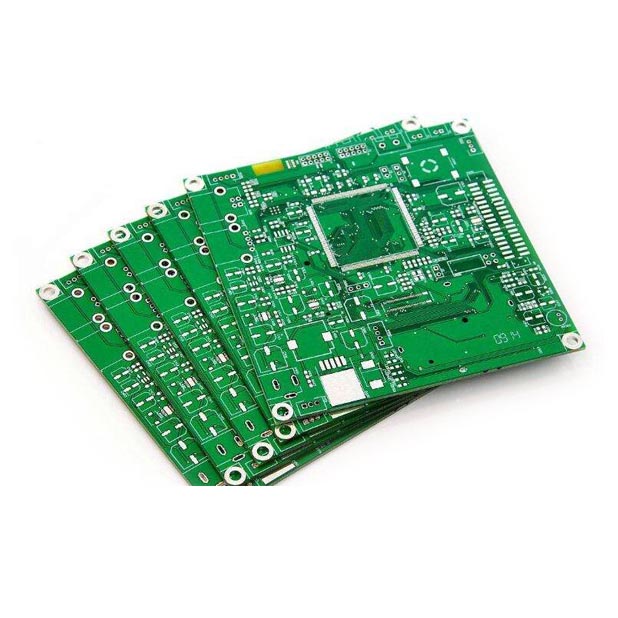

Multiply-Layer Rigid PCB

Poleg tega večplastni PCB povečajo tudi prilagodljivost proizvodnega procesa. Oblikovalci lahko distribuirajo različne funkcionalne module v različnih slojih, da olajšajo nadaljnjo montažo in testiranje. Zlasti na področjih, kot so avtomobilska, medicinska elektronika in industrijski nadzor, ki zahtevajo zanesljivost in stabilnost, visoko trajnost in prednosti ožičenja z visoko gostotoMultipply-sloj togi PCBso še posebej vidni.


Največja razlika medMultipply-sloj togi PCBDeske in enostranske in dvostranske plošče so dodajanje notranje moči in zemeljske plasti. Moč in ozemljitvena omrežja so usmerjena predvsem na napajalni plasti. Na večplastnih ploščah PCB je na obeh straneh vsake plasti substrata prevodna kovina, za povezovanje plošč pa se uporabljajo posebna lepila, med vsako ploščo pa je izolacijski material. Vendar večplastno ožičenje PCB temelji predvsem na zgornjem in spodnjem sloju, dopolnjene s srednjim ožičenjem. Zato je zasnova večplastnih togih plošč PCB v osnovi enaka metoda oblikovanja dvostranskih plošč. Ključno je, kako optimizirati ožičenje notranjega električnega sloja, da bo ožičenje vezje bolj razumno. Neizogiben produkt večfunkcionalnega razvoja, velike zmogljivosti in majhnega volumna.


PCB je vezja, ki je izdelana na podoben način kot tiskanje, zato se pogosti PCB -ji vežejo v več plasti, vsaka plast pa ima smolo izolacijski substrat in plast kovinskega vezja. Najosnovnejši PCB je razdeljen na 4 plasti. Zgornja in spodnja vezja sta funkcionalna vezja, ki razporejata najpomembnejša vezja in komponente, srednja dva vezja pa sta ozemljitvena plast in močne plasti. Prednost je, da lahko popravi signalne črte in boljše motnje ščita. Na splošno so 4 sloje dovolj za normalno delovanje PCB, zato tako imenovani 6 plasti, 8 slojev in 10 slojev dejansko dodajajo več plasti vezja za izboljšanje električne zmogljivosti PCB, to je tlačno nosilnost.


Zato povečanje števila plasti PCB pomeni, da je v notranjosti mogoče oblikovati več vezij. Kdaj morate povečati število plasti PCB? Glede na zgoraj navedeno je očitno takrat, ko je električna moč PCB premočna ali previsoka. Kdaj je najmočnejša napetost in tok pomnilniškega PCB? Igralci, ki so igrali overclocking, bodo vedeli, da če želi pomnilnik doseči boljše zmogljivosti, je treba pritiskati, da povečajo delovno frekvenco. Zato nam ni težko sklepati, da ko se pomnilnik lahko uporablja pri visoki frekvenci ali overclockiran.
